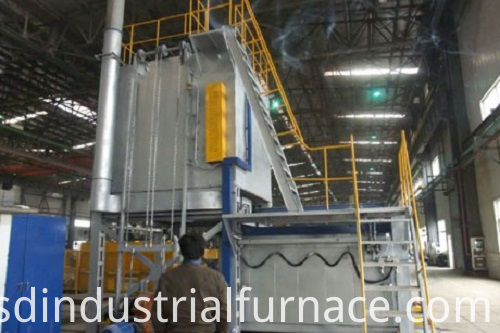

Le four de trempe en alliage d'aluminium est composé d'un couvercle de four de chauffage et d'un châssis mobile. Un couvercle de four carré (ou rond) est équipé d'une grue et le panier peut être hissé au four par une chaîne et un crochet. Le couvercle du four est soutenu par une section en acier et le fond a une porte de four à commande pneumatique (ou électrique). Le cadre inférieur situé sous la hotte du four peut être déplacé et positionné le long de la voie, et le cadre inférieur porte un réservoir d'eau de trempe et un panier.
Caractéristiques du four de trempe en alliage d'aluminium:
(1) Uniformité de la température: pour atteindre l'uniformité de la température requise par l'utilisateur, elle est basée sur la conception associée du ventilateur de circulation, de la plaque de la hotte, de la structure du four, de la distribution de l'énergie de chauffage électrique, de la disposition des éléments de chauffage électrique, de la méthode et du processus de contrôle, et la structure de la porte du four. Garantie.
(2) Système mécanique avancé: La nature avancée du système est garantie par la conception, la sélection et la qualité des composants et la qualité de fabrication. Le système mécanique fonctionne de manière fluide et fiable, et l'équipement est dans un état de fonctionnement à faible bruit et à faible vibration.
(3) Système de contrôle parfait: reflété dans 100 ~ 650 ℃, qui peut réaliser un contrôle de température précis, un système stable et fiable, un fonctionnement facile, en évitant une mauvaise utilisation humaine et des fonctions complètes.
(4) Le temps de transfert de trempe est rapide et réglable: la porte du four à ouverture par le bas du four, le mécanisme de levage à double vitesse et le système mécanique avancé rendent le transfert de trempe rapide et fiable, et le temps peut être ajusté en fonction des exigences du processus de l'utilisateur.
Brève introduction de la structure du four de trempe en alliage d'aluminium:
Le four de trempe en alliage d'aluminium est composé du corps du four, du support en acier du corps du four, du toit amovible du four, du revêtement du four, des éléments chauffants électriques, du ventilateur de circulation, du déflecteur d'air, de la porte du four de type ouvert du bas du four, du mécanisme de levage à deux vitesses, du support de matériau, du réservoir de trempe , Porte-matériel, système de commande et armoire de distribution / armoire de commande, système hydraulique, etc.
Le cadre de la coque du four est soudé avec de l'acier profilé, la paroi intérieure est en plaque d'acier résistant à la chaleur 1Cr18Ni9Ti, la doublure intérieure est en structure tout fibre de haute qualité et la surface intérieure de la coque du four est collée avec une couche de panneaux d'amiante en caoutchouc pour assurer l'isolation thermique et protéger la surface de la coque du four contre la corrosion.
L'élément chauffant est en fil d'alliage 0Cr25AL5 enroulé en forme de bande. Il est gainé sur un tube isolant en porcelaine et fixé à la coque du four par de l'acier inoxydable rond. Cette bande de résistance de structure est suspendue autour de la chambre du four, ce qui favorise la dissipation thermique et la circulation.
Le dispositif de circulation d'air chaud est composé d'un ventilateur et d'un déflecteur de vent. Le ventilateur est placé sur le dessus du corps du four. Le ventilateur est en acier résistant à la chaleur 1Cr18Ni9Ti dans une pale d'air centrifuge.
Le déflecteur d'air est en acier résistant à la chaleur 1Cr18Ni9Ti. Il est fixé sur la paroi intérieure du four à travers plusieurs barres de rayonnage. La bande de résistance est enveloppée à l'intérieur. La chaleur émise par la bande de résistance circule thermiquement à travers le système de circulation d'air chaud pour uniformiser la température dans le four. Le dispositif de ventilation est réalisé en fonction du volume du four pour s'assurer que le nombre de cycles d'air chaud est supérieur à 40 fois / minute.
